A NR-13 é a norma regulamentadora que estabelece requisitos para a instalação, operação, manutenção e inspeção de caldeiras, vasos de pressão e tubulações industriais.

Logo, conhecê-la e cumprir seus requisitos é o primeiro passo para reduzir riscos de acidentes e garantir segurança à indústria.

Em 2022, a NR-13 passou por revisões importantes.

Neste artigo, você vai entender o que diz a norma, como funciona a inspeção e quais requisitos melhoram a operação.

O que é a NR-13?

A NR-13 é uma Norma Regulamentadora criada pelo Ministério do Trabalho. Ou seja, estabelece requisitos mínimos de garantia da integridade estrutural de máquinas que operam sob pressão.

A norma se aplica principalmente a três tipos de equipamentos industriais:

• Caldeiras industriais;
• Vasos de pressão;
• Tubulações de interligação.

Além disso, a NR-13 define critérios técnicos que abrangem todo o ciclo de vida do equipamento, desde o projeto e fabricação até a manutenção.

O principal objetivo é assegurar que operem em condições seguras, evitando falhas estruturais, vazamentos de energia ou explosões.

A norma determina procedimentos de controle, inspeção e qualificação técnica.

NR-13 atualizada: o que mudou em 2022

Desde que foi criada em 1978, a NR-13 passou por diversas revisões.

Essas, que modernizaram a regulamentação e alinharam os requisitos de segurança com práticas recentes da indústria.

Sua última atualização foi em 2022. E, entre os principais pontos reforçados, merecem destaque:

• Maior detalhamento dos requisitos de inspeção;
• Aprimoramento das exigências de documentação técnica;
• Clareza na definição das responsabilidades técnicas;
• Reforço das práticas de segurança operacional;
• Harmonizar a norma com códigos técnicos reconhecidos internacionalmente;
• Melhorar a clareza dos procedimentos exigidos para inspeção e monitoramento de equipamentos.

Acompanhar essas atualizações mantém a indústria na conformidade legal e evitar penalidades regulatórias.

> Leia também: Boiler and Pressure Vessel Code Week: o que é discutido e por que isso impacta sua indústria

Inspeção de caldeiras: o que a NR-13 exige?

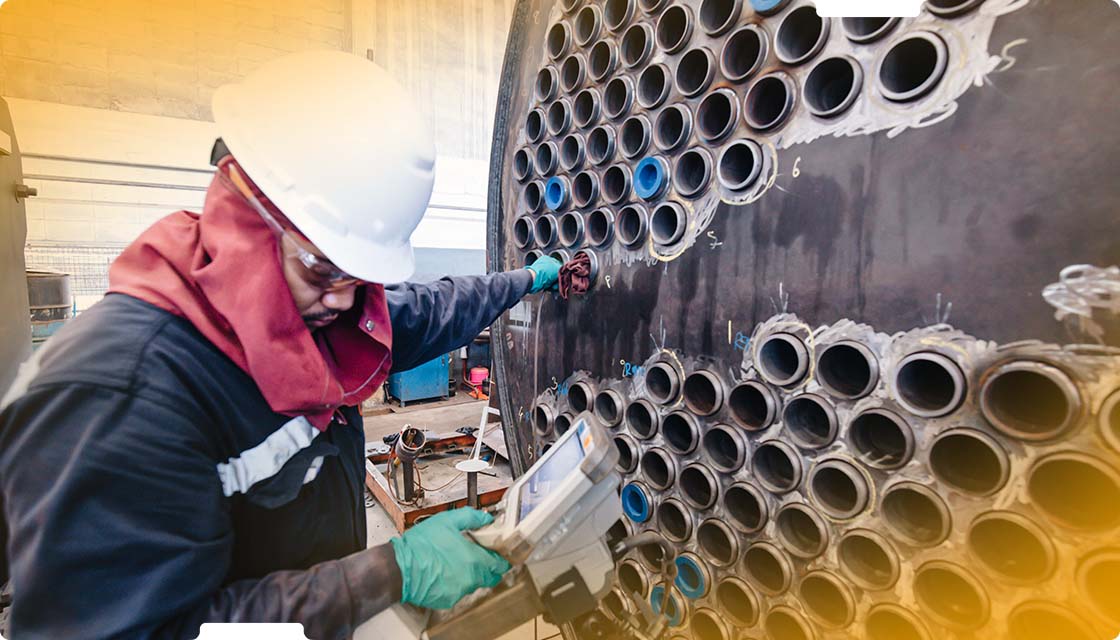

A inspeção de caldeiras é um dos pilares da norma. O objetivo é verificar periodicamente as condições estruturais e garantir atividades contínuas e seguras.

Há três tipos principais de inspeção: inicial, periódica e extraordinária.

Inspeção inicial

Realizada antes do primeiro uso. Visa verificar se o equipamento foi instalado corretamente e se atende às especificações de projeto e segurança.

Inspeção periódica

Executada em intervalos previamente definidos e pelas condições do equipamento.

Essa inspeção avalia o estado estrutural da caldeira, seus dispositivos e parte operacional.



Prazos máximos para as inspeções de segurança periódicas
Categoria	Estabelecimento sem SPIE		Estabelecimento com SPIE
	Exame externo	Exame interno	Exame externo	Exame interno
I	1 ano	3 anos	3 anos	6 anos
II	2 anos	4 anos	4 anos	8 anos
III	3 anos	6 anos	5 anos	10 anos
IV	4 anos	8 anos	6 anos	12 anos
V	5 anos	10 anos	7 anos	a critério

Inspeção extraordinária

Deve ser realizada em situações específicas:

• Caldeira danificada por acidente ou outra ocorrência;
• Alteração ou reparo que altera suas condições, caso do retrofit de caldeiras;
• Antes de a caldeira ser recolocada em funcionamento, após ficar inativa por mais de seis meses;
• Quando houver mudança de local de instalação.

Todas essas inspeções devem ser conduzidas por profissional habilitado, com formação técnica e responsabilidade sobre os laudos emitidos.

Documentação obrigatória segundo a NR-13

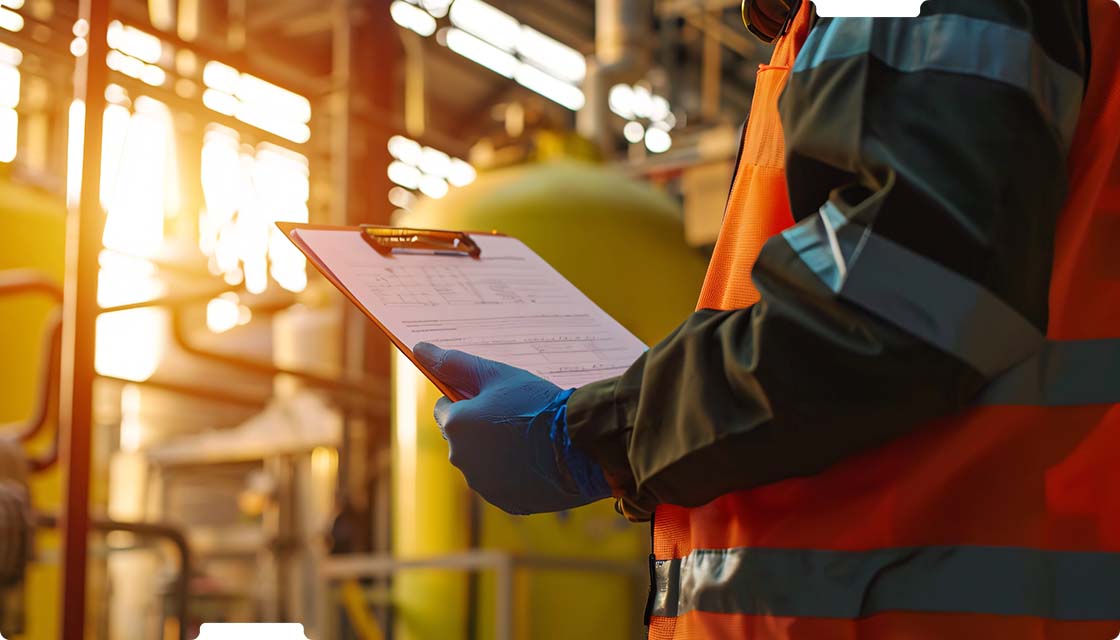

Além da inspeção física do equipamento, a NR-13 exige que as empresas mantenham uma série de documentos técnicos atualizados.

Entre os principais registros obrigatórios estão:

• Prontuário com informações de projeto e fabricação;
• Registro de segurança com histórico;
• Relatórios de inspeção periódica;
• Projetos de instalação;
• Procedimentos operacionais e de manutenção da caldeira.

Essa documentação permite rastrear o histórico e comprovar que a empresa segue os requisitos.

Por isso, deve permanecer à disposição dos operadores, equipe de manutenção e inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes (CIPA).

Assim, a ausência destes documentos em auditorias e fiscalizações resulta em penalidades, causando até a interdição da caldeira.

Requisitos para garantir segurança na operação de caldeiras

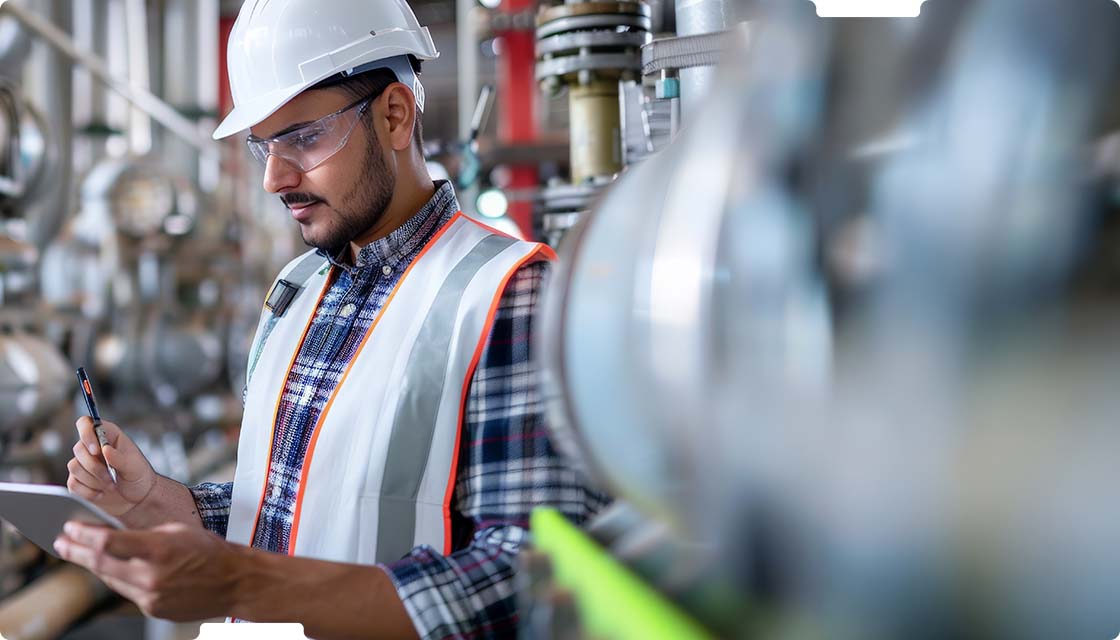

O uso seguro das caldeiras depende não apenas do equipamento, mas também das práticas adotadas pela empresa na rotina operacional.

A NR-13 estabelece requisitos importantes que elevam o padrão de segurança, incluindo:

• Qualificação dos profissionais, com treinamento ministrado por instrutores com proficiência no assunto;
• Monitoramento constante da operação;
• Manutenção preventiva do sistema;
• Funcionamento adequado dos dispositivos.

Esses requisitos ajudam a evitar situações críticas como sobrepressão, falhas de controle térmico ou deterioração estrutural.

Além disso, profissionais capacitados devem ser capazes de identificar rapidamente qualquer anormalidade no funcionamento da caldeira.

> Veja também: Como dimensionar uma caldeira corretamente?

Sempre opte por fabricantes que atendam às exigências da NR-13

Empresas que utilizam vapor em seus processos industriais precisam considerar vários fatores ao selecionar seu novo gerador de vapor.

Assim como atender às necessidades relacionadas à produção, o equipamento deve estar em conformidade com os requisitos técnicos e regulatórios aplicáveis.

Há uma série de aspectos importantes que caldeiras e vasos de pressão devem ter:

• Projeto aprovado conforme normas técnicas reconhecidas;
• Documentação completa de atendimento à NR-13;
• Presença dos sistemas preventivos: válvula, injetor ou sistema de alimentação de água, instrumento indicador da pressão do vapor acumulado e sistema de indicação e controle do nível de água;
• Suporte técnico especializado.

Escolher um fabricante com experiência garante que o equipamento opere com eficiência e dentro das exigências legais.

Engecass: engenharia alinhada às normas de segurança

A Engecass possui ampla experiência na fabricação de geradores de vapor caracterizados pelo alto nível de segurança e confiabilidade.

Os projetos seguem rigorosamente normas técnicas e regulamentadoras aplicáveis ao setor. Dessa forma, garantindo soluções preparadas para atender às boas práticas da engenharia industrial.

Além da NR-13 atualizada, os equipamentos da Engecass consideram também outras NRs relevantes ao ambiente industrial:

• NR-10 – segurança em instalações elétricas;
• NR-12 – segurança em máquinas e equipamentos;
• NR-15 – atividades e operações insalubres;
• NR-17 – ergonomia.

Esse conjunto de requisitos garante eficiência operacional e conformidade regulatória para empresas que utilizam sistemas de geração de vapor.
