Entender como funciona uma caldeira flamotubular é uma necessidade comum em ambientes industriais, especialmente aqueles que dependem do vapor para estabilizar seus processos produtivos.
Por isso, entender a combustão, a circulação dos gases quentes e como o vapor é entregue ao processo produtivo é imprescindível.
Se o seu objetivo é entender como funciona uma caldeira flamotubular, este conteúdo foi escrito para você. Boa leitura.

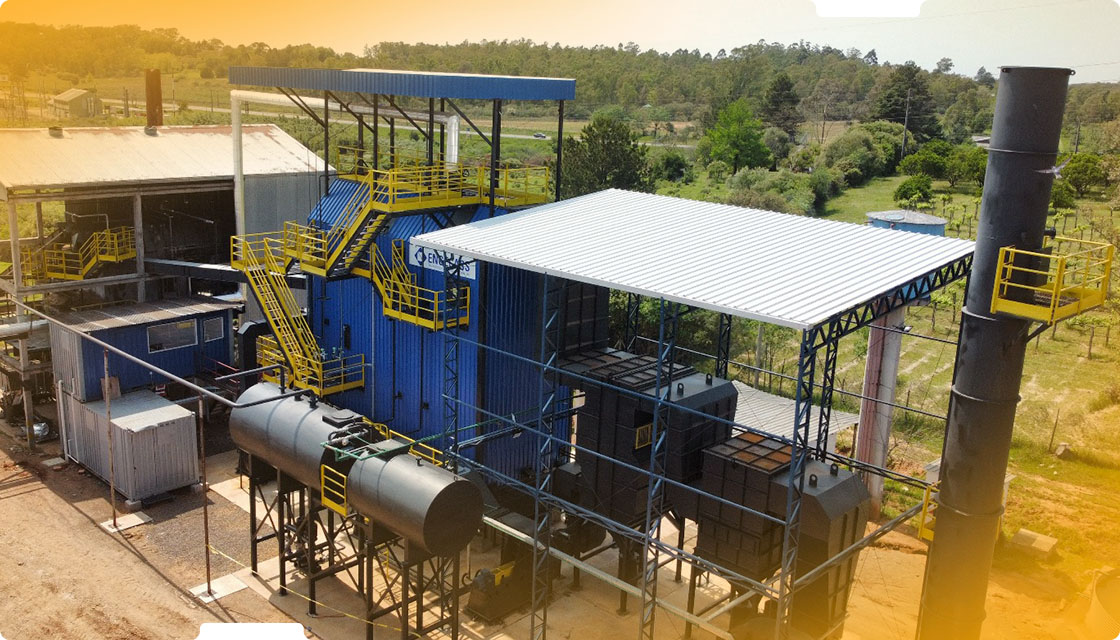

Como funciona uma caldeira flamotubular?
O equipamento funciona a partir da queima controlada do combustível em uma fornalha. Os gases quentes gerados percorrem tubos imersos em água contida em um casco cilíndrico.
Ao decorrer do percurso, há a transferência de calor dos gases para a água, promovendo a vaporização sob pressão controlada.

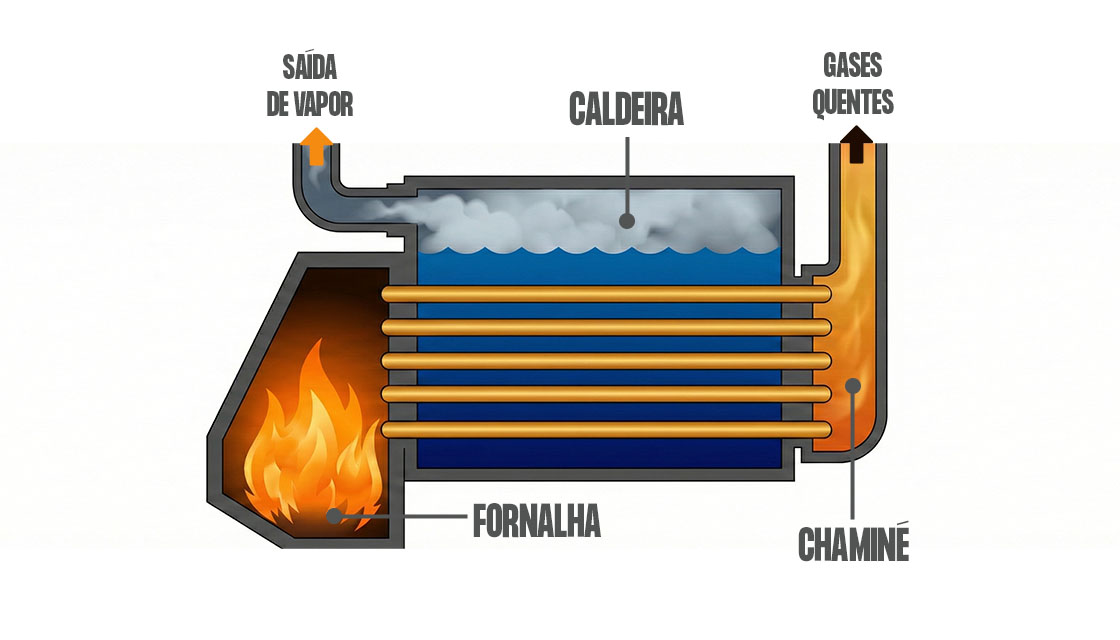

Nesse equipamento, os gases circulam pelo interior dos tubos, enquanto a água permanece no lado externo, envolvendo-os, conforme exemplificado a seguir.
O processo completo envolve quatro etapas centrais:
- Combustão na fornalha;
- Circulação dos gases quentes pelos tubos;
- Transferência de calor para a água;
- Geração e condução do vapor ao processo industrial.
Esse princípio é descrito em códigos e normas internacionais, caso da ASME, que estabelece critérios de projeto, construção e operação.
Vale destacar que uma série de fatores determina o desempenho da caldeira flamotubular.
Discutiremos cada um deles de forma mais aprofundada nos tópicos seguintes.
Como funciona a combustão na caldeira flamotubular?
O funcionamento de uma caldeira flamotubular é iniciado na combustão.
Essa etapa define o desempenho térmico do equipamento, dependendo de uma sequência termoquímica contínua, especialmente quando se utiliza biomassa.
- Inicialmente, o combustível é aquecido, visando reduzir seu teor de umidade.
- Em seguida, ocorre a liberação dos gases voláteis por meio da gaseificação que, juntamente com o material sólido remanescente, entra em combustão, liberando a energia térmica.
- Ao final, restam apenas cinzas estabilizadas, que devem apresentar baixo teor de carbono não queimado.
Fatores que influenciam a combustão
Para maior eficiência energética, é indispensável controlar o ar de combustão:
- Ar primário: atua diretamente sobre o leito de combustível, sustentando a queima sólida;
- Ar secundário: complementa a oxidação dos gases voláteis, reduzindo perdas.
Esse balanço deve ser ajustado em função do tipo de combustível, umidade e taxa de alimentação.
Outro fator determinante é o tempo de permanência na grelha. Avanço excessivo compromete a queima completa; avanço insuficiente gera acúmulo térmico e instabilidade operacional.
A estabilidade da temperatura na fornalha também é crítica. Variações impactam a eficiência da troca térmica nos passes seguintes.
Quando esse conjunto de parâmetros não é controlado, os efeitos são imediatos: combustão incompleta, redução da eficiência térmica, aumento do arraste, formação de depósitos e elevação das emissões atmosféricas.
Isso se traduz em maior consumo energético e menor confiabilidade.
Como o combustível é queimado na caldeira flamotubular?
Os combustíveis utilizados não são uniformes: possuem variação de umidade, granulometria e poder calorífico.
Isso exige sistemas de queima tecnicamente preparados.
A grelha é elemento central nesse processo. Quando móvel, permite que o combustível avance de forma controlada e auxilie na conversão de mais energia química em calor útil.

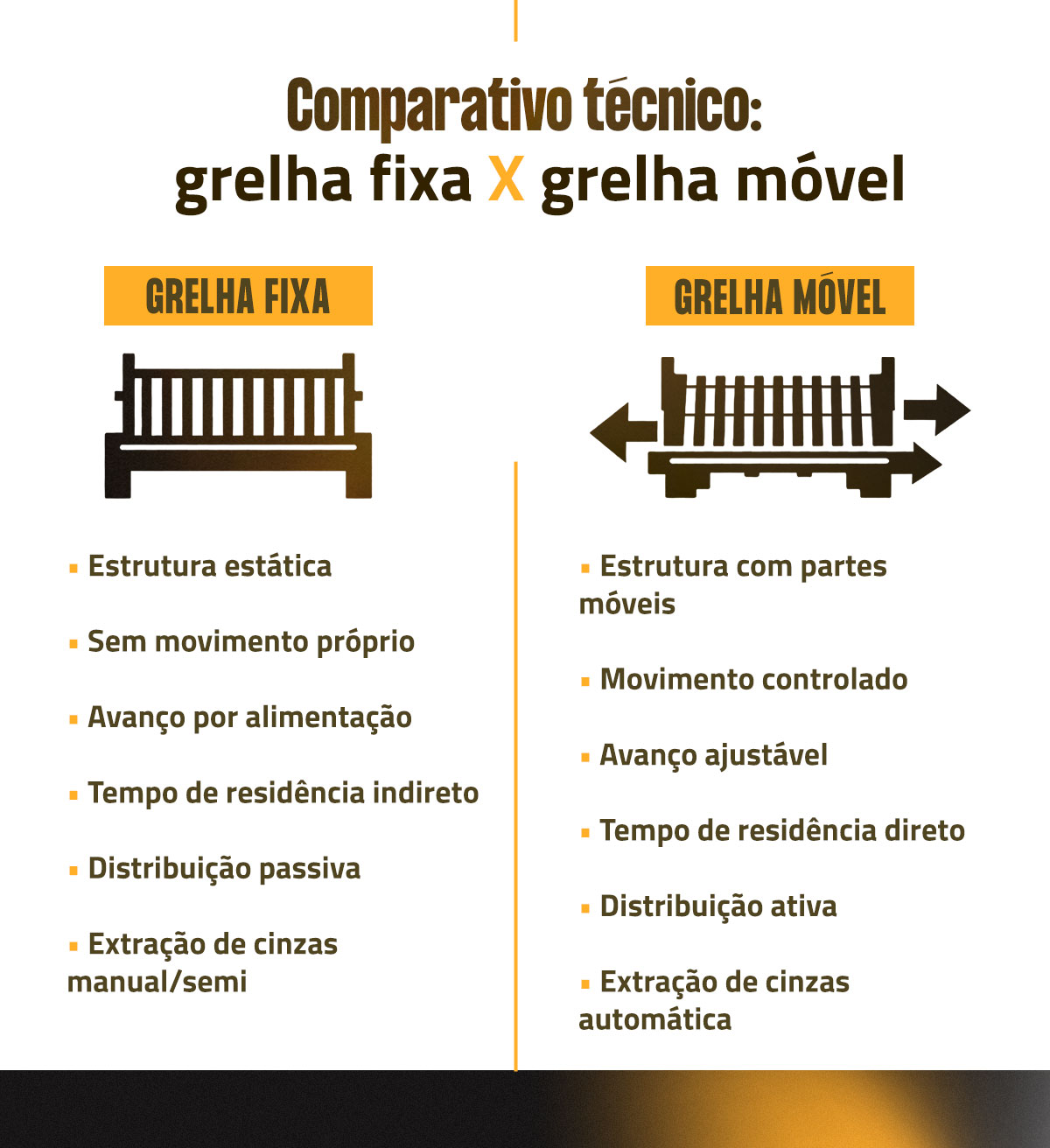

Ela pode ser do tipo móvel e fixo. Veja a imagem abaixo e veja suas características.
O cuidado é ainda mais relevante quando se usam combustíveis alternativos, como o CDR (combustível derivado de resíduos).
Essa é uma fonte energética que contribui com a sustentabilidade, economia circular e redução do volume de lixos em aterros sanitários. Porém, exige equipamentos específicos, visando superar desafios técnicos.
Pensando nisso, a Engecass tem caldeiras flamotubulares específicas para operar com diferentes necessidades:
Essa flexibilidade viabiliza economicamente o uso de opções não convencionais.
Circulação dos gases e distribuição do vapor
Após a combustão na fornalha, os gases quentes percorrem os tubos internos, resultando na transferência de calor para a água.
No interior da caldeira, a água absorve o calor transferido pelos tubos e se transforma em vapor.
Vale reforçar que a estabilidade dessa geração é essencial para processos industriais contínuos.
Oscilações de pressão, nível ou vazão afetam diretamente a produtividade. Por isso, caldeiras flamotubulares modernas utilizam sistemas de automação que controlam:
- Nível de água;
- Pressão;
- Taxa de combustão em tempo real.
O vapor gerado pode ser saturado ou superaquecido. Em ambos os casos, ele precisa ser entregue ao processo com constância, previsibilidade e segurança.
Conheça as caldeiras flamotubulares Engecass
Quer aprofundar seu entendimento técnico e conhecer soluções desenvolvidas para operações industriais contínuas?
Na Engecass, você encontra equipamentos para variados tipos de combustíveis, sempre com alto padrão de eficiência.
Baixe agora o catálogo da Engecass Caldeiras e tenha as melhores opções do mercado.
Conheça nossa linha completa!
bom dia gostei meuito das suas expicações,temos 3 caldeiras ata aqui na empresa..qdo fromos comprar outra vamos consultar vcs.
Ótima explanação
Excelente explanação
Boa tarde. Adorei a explicação, porém fiquei com uma dúvida. Qual a função do ar de atomização na partida, ou seja quando está na chama piloto.
Ótima pergunta Filipe. O ar de atomização não é aplicado na queima de biomassa sólida (cavaco e bagaço, por exemplo) em caldeiras flamotubulares. Geralmente, ele é adotado na pulverização de combustível líquidos (óleo combustível ou licor negro) em queimadores de apoio ou partida, promovendo uma mistura perfeita e estabilizando a queima.
Já em caldeiras a biomassa, caso dos modelos da Engecass, o controle principal é feito através dos sistemas de ar de combustão, que são essenciais para o rendimento térmico.
