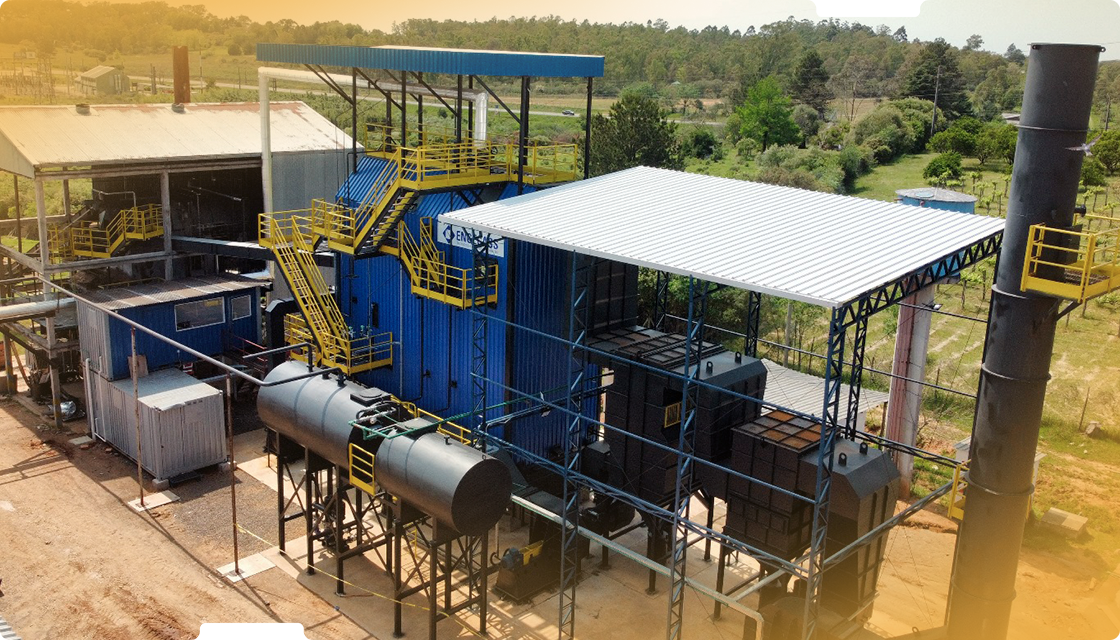

Quais são as partes que compõem uma caldeira?

A caldeira é um equipamento projetado para gerar vapor sob alta pressão, utilizando a queima de diferentes tipos de combustíveis, com finalidades que variam conforme a aplicação.

Para que a geração de vapor ocorra de forma contínua e com maior eficiência energética, toda caldeira industrial, independentemente do porte ou do tipo, é composta por componentes essenciais, cada um com funções e características específicas.

Por isso, confira a seguir as 18 principais partes que compõem uma caldeira!

1. Fornalha da caldeira

Uma das principais partes que compõem a caldeira é a fornalha. Afinal, ela é responsável pela queima do combustível. Ou seja, converter a energia química do combustível em energia térmica.

Entre suas principais funções estão:

• Mistura entre ar e combustível;
• Atomização e vaporização do combustível;
• Manutenção de uma queima contínua e eficiente da mistura.

Portanto, a fornalha da caldeira é fundamental para a qualidade da combustão, influenciando no rendimento térmico da caldeira. Além disso, ela é importante para a redução de explosões e para a diminuição das emissões de poluentes e outros resíduos.

Leia também: Por que sua empresa vai precisar de uma caldeira industrial?

2. Grelhas

As grelhas são utilizadas exclusivamente na queima de combustíveis sólidos, como as diversas formas de biomassa. Sua função é sustentar o combustível no interior da fornalha, permitindo a combustão adequada.

Existem diversos modelos, entre os quais se destacam as grelhas fixas e móveis, como as empregadas nas caldeiras flamotubulares da Engecass.

A caldeira flamotubular da Engecass com grelha móvel hidráulica é projetada para queimar biomassa triturada com alto teor de umidade. A grelha móvel realiza movimentos alternados que promovem as etapas de secagem, gaseificação, combustão e resfriamento do combustível, tornando a queima mais eficiente e facilitando a remoção automática das cinzas residuais.

Além disso, não requer fosso externo, pois os refratários estão incorporados ao equipamento.

Já a caldeira flamotubular com grelha fixa é indicada para combustíveis como lenha em toras e cavaco de madeira. A grelha fixa, feita com tubos de aço refrigerados a água e instalada em fosso revestido com tijolos refratários, oferece alta resistência térmica.

Sua inclinação facilita o escoamento do combustível, enquanto os dutos sob a grelha fornecem o ar primário necessário para a combustão, garantindo um processo estável e eficiente.

3. Alimentador

Os alimentadores promovem a inserção do combustível na fornalha. Para isso, ele pode usar:

• Correia transportadora;
• TC;
• Esteira de alimentação.

É assim que ele fornece e controla a entrada de combustível, conforme a demanda de geração de vapor. Logo, garante continuidade no processo e administra a velocidade e uniformidade da combustão.

Leia também: Saiba como funciona cada tipo de caldeira a vapor

4. Silo pulmão

Já o silo pulmão, também conhecido como silo dosador, é um componente auxiliar no sistema de alimentação de caldeiras que utilizam combustíveis sólidos.

A sua principal função é armazenar temporariamente o combustível de forma controlada, garantindo um fornecimento contínuo e regulado à fornalha.

Dessa maneira, ele garante a continuidade do processo de combustão, contribuindo para a eficiência energética, estabilidade térmica da caldeira e otimização da logística interna de abastecimento.

Leia também: Confira 5 curiosidades sobre a biomassa

5. Cinzeiro e soprador de fuligem

Tanto o cinzeiro quanto o soprador, são partes que compõem uma caldeira a biomassa.

Como o próprio nome diz, o cinzeiro é o local em que as cinzas e eventuais restos não reagidos se depositam, permitindo que sejam posteriormente removidos.

Ele fica no inferior da fornalha da caldeira, armazenando cinzas temporariamente para serem removidas de forma segura e controlada. Assim, evita o acúmulo excessivo que poderia prejudicar o processo de combustão.

Já os sopradores são acessórios utilizados para remover a fuligem que se deposita na área de aquecimento das caldeiras. Normalmente, são aquelas do tipo aquatubular.

Portanto, a combinação dos dois é fundamental para garantir que o sistema funcione continuamente com alto rendimento térmico e menor desgaste.

6. Redler

É um equipamento de transporte mecânico usado para transportar e extrair cinzas ou outros resíduos sólidos que se acumulam na fornalha ou nos sistemas de filtragem da caldeira.

Este componente é formado por uma caixa fechada em que circula uma corrente com palhetas. Elas “raspam” o material pelo fundo do transportador, movendo-o de um ponto a outro.

Como é fechado, evita que poeira e calor escapem para o ambiente.

7. Câmara de combustão

A câmara de combustão, embora muitas vezes confundida com a fornalha, pode ser um componente totalmente independente.

Sua função principal é manter a chama em uma temperatura elevada por tempo suficiente. Assim, garante a queima completa do combustível antes que os gases resultantes alcancem os feixes (dutos) de troca de calor.

Logo, é importante para a promoção da completa combustão, ampliando a geração de calor e protegendo os demais componentes da caldeira ao garantir o controle do ambiente.

8. Tambor de vapor e tubulões

O tambor de vapor, ou também conhecido como balão, é o componente em que a água é transformada em vapor, promovendo a separação das fases líquida e gasosa. Nada mais é do que um grande cilindro localizado na parte superior da caldeira, essencial para garantir o fornecimento de vapor seco e de alta qualidade

Já os tubulões são grandes tubos que conectam o tambor de vapor às demais partes da caldeira. Como, por exemplo, a fornalha e as tubulações de circulação da água.

Essas duas partes são essenciais para manter o equilíbrio hidráulico da caldeira, prevenindo o superaquecimento ou o descontrole do nível de água. Logo, eles contribuem para a eficiência e segurança operacional do sistema.

9. Superaquecedor e reaquecedor

O superaquecedor é um dispositivo composto por um ou mais feixes tubulares, cuja função é elevar a temperatura do vapor gerado na caldeira, aumentando sua energia térmica.

E o reaquecedor tem função semelhante ao superaquecedor, mas é utilizado em sistemas com turbinas a vapor com múltiplos estágios. O vapor parcialmente expandido em estágios intermediários da turbina, é enviado ao reaquecedor para ser aquecido novamente antes de continuar sua expansão.

Juntos, otimizam a eficiência energética e garantem a operação segura e duradoura dos sistemas a vapor.

10. Válvulas de segurança da caldeira

A válvula de segurança é uma das mais importantes partes que compõem uma caldeira! Não à toa, sua instalação está prevista pela ASME I e pela NR-13.

Inclusive, na NR-13, a ausência da válvula de segurança ou sua calibração acima da Pressão Máxima de Trabalho Admissível (PMTA) configura um risco grave.

De todo modo, a válvula de segurança é, essencialmente, o último dispositivo de proteção em toda a caldeira. Isto é, ela é acionada quando todos os demais sistemas de segurança falham.

Ao atingir uma pressão previamente calibrada, a válvula abre automaticamente para liberar o vapor acumulado, aliviando a pressão interna da caldeira e prevenindo seu colapso ou explosão.

11. Economizador

O economizador é um componente instalado na saída dos gases de exaustão da caldeira, com a função de recuperar o calor que, de outra forma, seria desperdiçado pela chaminé.

Por seu interior circula a água de alimentação (ou água de reposição), que será posteriormente convertida em vapor.

Ao passar pelo economizador, essa água é pré-aquecida pelo calor dos gases residuais, reduzindo o consumo de combustível necessário para gerar vapor.

Esse processo é fundamental para aumentar a eficiência energética da caldeira, especialmente em sistemas que utilizam gás como combustível.

12. Aquecedor de ar

O aquecedor de ar é um componente da caldeira que recupera o calor residual dos gases de combustão para pré-aquecer o ar utilizado na queima do combustível.

Esse ar aquecido melhora a eficiência da combustão e reduz o consumo de combustível, tornando o processo mais sustentável e econômico. Além disso, aumenta o rendimento global do sistema, favorecendo uma queima completa.

Aqui, a temperatura do ar pode variar entre 120 °C e 300 °C, dependendo do tipo de instalação e do combustível utilizado no processo.

13. Chaminé da caldeira

A chaminé da caldeira tem como função principal realizar a tiragem. Ou seja, conduzir os gases resultantes da combustão até a atmosfera de forma segura e controlada.

Ela também contribui para manter a ventilação adequada na fornalha, favorecendo a eficiência da queima e a segurança do ambiente industrial.

14. Desaerador

O desaerador é uma parte essencial para o sistema de alimentação da caldeira.

Sua função é remover os gases dissolvidos na água, principalmente oxigênio (O₂) e gás carbônico (CO₂). Isso porque se esse gases permanecem em excesso, podem causar corrosão severa nas tubulações, vasos de pressão e na própria caldeira.

Para isso, a água de alimentação entra no desaerador e estabelece contato direto com o vapor. Assim, ela é aquecida até próximo do ponto de ebulição, fazendo com que os gases dissolvidos sejam liberados e expelidos por uma válvula de alívio.

Este componente protege o equipamento, aumentando a eficiência térmica e colaborando para a confiabilidade da operação.

15. Tanque de condensado e de descarga

Os tanques de condensado e de descarga são mais uma das partes que compõem e colaboram com a eficiência da caldeira.

De todo modo, o condensado armazena o vapor que condensa em forma água após passar por trocadores de calor, processos industriais ou tubulações. E o de descarga tem a função de receber a água e o vapor eliminados durante o processo de purga da caldeira.

Todos os dois colaboram para a segurança e sustentabilidade do sistema de geração de vapor. Já que um reaproveita a energia e o outro colabora com a purga controlada de impurezas.

16. Ventiladores

Os ventiladores são fundamentais para caldeiras de combustíveis sólidos ou líquidos. Afinal, a função deles é promover o fluxo adequado de ar para a combustão e a remoção dos gases de exaustão.

Logo, são importantes para manter a pressão e a ventilação interna da fornalha sob o controle e, assim, cumprir com as normas ambientais do setor.

17. Regulador de fluxo

Nas caldeiras, o regulador de fluxo controla e mantém a vazão constante dos fluidos, como água, vapor ou combustível. Seu objetivo é promover a estabilidade operacional, segurança e eficiência de todo o processo.

Isso porque um fluxo mal regulado é capaz de comprometer a qualidade do vapor e aumentar os riscos de falhas no sistema.

18. Filtro

Por fim, o filtro remove as partículas sólidas suspensas nos gases de combustão. Ele impede que os mesmos sejam liberados pela atmosfera pela chaminé.

Este componente é ainda mais indispensável em caldeiras de combustíveis sólidos, visto que o processo gera uma significativa quantidade de poeira e fuligem.

Vale destacar que ele pode ser multiciclone ou microciclone, mas não os dois juntos.

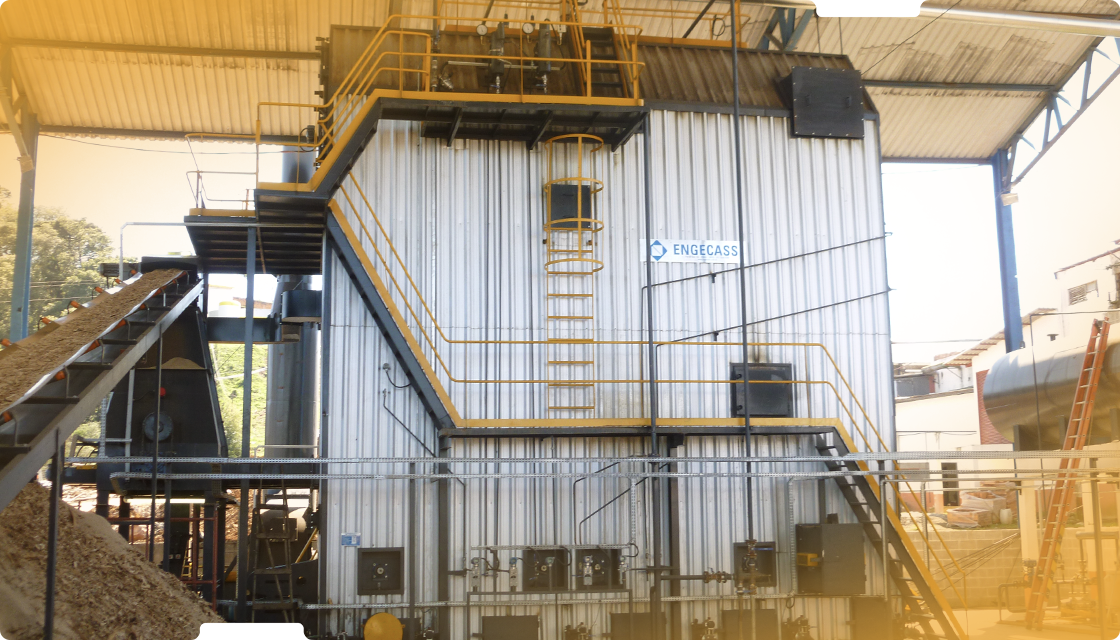

Caldeira industrial é com a Engecass!
